DLT2-63,DLT2-125,DLT2-160,DLT2-250,DLT2-400,DLT2-630,DLT2-1000,DLT2-1600,DLT2-2500,電磁失電離合器
㈠、主要用途：離合器主要用于機械傳動系統中，可在主、從動部分相對轉速較低或為零情況下，實現從動部分與主動部分的結合，從而起到起停換向、定位等目的。廣泛用于金屬加工機械、冶金軋鋼機械、包裝機械、醫療機械、食品加工機械、紡織印染機械、造紙機械、精密機床等行業。
㈡、離合器在下列條件下能可靠工作：
1、離合器安裝地點海拔不超過2000m；
2、周圍環境溫度-5℃～+40℃；
3周圍介質中無爆炸危險，且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；
4、離合器線圈電壓波動不超過+5%和-15%額定電壓；
5、離合器可在有潤滑和無潤滑情況下工作。
㈢、安裝：
1、離合器可水平安裝也可垂直安裝，安裝在軸上的離合器應保持主動軸與從動軸之間的同軸度不大于0.05mm并保證工作間隙δ值；
2、離合器安裝前兩端面齒應清洗干凈；
3、離合器主、從動部分軸向需固定，不許有軸向竄動。
|
規格 |
額定動力矩 N.m |
靜力矩 N.m |
吸合電壓 D.C.V |
保持電壓D.C.V |
線圈消耗保持功率(20℃)W |
允許最高轉速r/min |
|
63 |
630 |
693 |
220 |
36 |
33 |
1000 |
|
125 |
1250 |
1375 |
220 |
36 |
48 |
1000 |
|
160 |
1600 |
1760 |
220 |
36 |
54 |
1000 |
|
250 |
2500 |
2750 |
220 |
36 |
60 |
1800 |
|
400 |
4000 |
4400 |
220 |
36 |
66 |
1600 |
|
630 |
6300 |
6930 |
220 |
36 |
76 |
1400 |
|
1000 |
10000 |
11000 |
220 |
36 |
77 |
1200 |
|
1600 |
16000 |
17600 |
220 |
36 |
89 |
1100 |
|
2500 |
25000 |
27500 |
220 |
36 |
84 |
1000 |
|

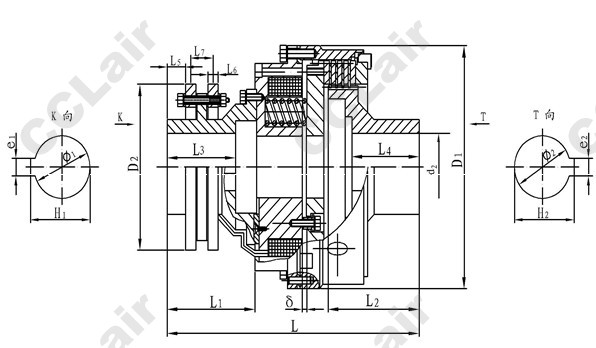

規格 |
徑向尺寸 |
軸向尺寸 |
軸孔尺寸 |
||||||||||||||
|
D1 |
D2 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
δ |
φ1 |
φ2 |
H1 |
H2 |
e1 |
e2 |
|
|
63 |
215 |
140 |
330 |
112 |
142 |
84 |
114 |
15 |
12 |
26 |
1.5 |
55H7 |
60 |
15Js9 |
|||
|
125 |
240 |
135 |
360 |
128 |
130 |
96 |
100 |
45 |
13 |
27 |
1.3 |
60H7 |
64.4 |
18Js9 |
|||
|
160 |
260 |
145 |
370 |
112 |
172 |
82 |
140 |
25 |
12 |
26 |
1.3 |
50H7 |
70H7 |
53.8 |
74.9 |
14Js9 |
20Js9 |
|
250 |
305 |
200 |
440 |
170 |
132 |
56 |
12 |
36 |
1.3 |
80H7 |
85.4 |
22Js9 |
|||||
|
400 |
350 |
220 |
462 |
172 |
132 |
50 |
12 |
36 |
1.5 |
95H7 |
85H7 |
106 |
90.4 |
25 |
22 |
||
|
630 |
410 |
280 |
467 |
170 |
173 |
130 |
127.5 |
35 |
12 |
36 |
1.5 |
80H7 |
- |
- |
|||
|
1000 |
478 |
250 |
576 |
212 |
132 |
167 |
49 |
12 |
30 |
1.5 |
110JS10 |
100H7 |
111.3 |
106.4 |
25p9 |
28p9 |
|
|
1600 |
500 |
300 |
660 |
252 |
202 |
25 |
12 |
36 |
2 |
150H7 |
140H7 |
158.4 |
148.4 |
36Js9 |
|||
|
2500 |
620 |
300 |
770 |
292 |
242 |
100 |
12 |
36 |
2 |
170H7 |
179.4 |
40Js9 |
|||||
|
|
|
|
|
|
|
|
