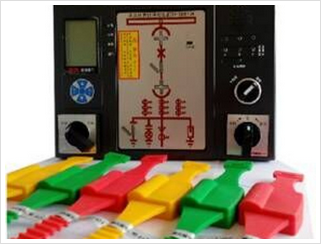

一、產品概述：
MT-CK140G產品具有語音防誤提示+帶電顯示及閉鎖功能+動態模擬圖+溫濕度設置及數字顯示+遠方/就地、分合閘、儲能、照明操作功能+具有分合閘回路完好指示+預分預合的閃光指示+二次分合閘回路電壓測量及顯示+人體感應探頭+無線觸頭測溫，集多功能于一體，相對分體的（電力綜合儀表+狀態指示儀）來說，占盤面積小、布局合理，操作方便，用戶可按需要選擇功能組合。
二、產品特點:
♦ 用于6KV至35KV戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。具有動態一次模擬圖、帶電顯示及閉鎖、溫濕度控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、小車位置指示、分合閘指示、人體感應帶電提示及柜內照明、觸頭無線測溫、語音防誤提示、遠方/就地操作、遠程通信等功能。
♦ 采用單片機控制，與常規的開關柜狀態顯示器相比，增加了智能化功能。除可顯示開關分合狀態外，還可對誤操作做出語音提示、判斷斷路器手車是處于試驗位置與工作位置之間還是處于柜體之外并做出指示，具備RS485遠程通信接口、人體感應語音提示等功能。
♦ 采用先進的數字化及無線傳輸技術，與帶電體徹底的空間隔離，不改變被測設備的絕緣性能，使用安全可靠。
♦ 溫度傳感器采用低功耗設計，休眠功耗低至1.5μA，延長了發射模塊電池使用壽命。
♦ 溫度傳感器可在2.1V-3.6V寬電壓范圍內正常工作。
♦ 采用國際先進的無線傳輸技術。解決了無線信號的互相干擾問題和數據傳輸糾錯問題。 對一次設備無干擾和影響。
♦ 發射模塊外殼使用耐高溫硅橡膠材料。
♦ 采用工業級電子元件，具有可靠性高、壽命長、抗干擾能力強等特點。
♦ 產品設計壽命8-10年。
♦ 根據用戶不同需求，量身定作不同的功能組合。
♦ 外觀設計新穎獨特，做工精致美觀，簡化、美化了開關柜面板。
三、技術指標：
1．溫濕度測量
溫度測量范圍：
-20～+100℃
濕度測量范圍：
0～99%RH
溫度測量精度：
±1℃
濕度測量精度：
±5.0%RH
2．觸頭/電纜搭接頭溫度測量
溫度測量范圍：
0～+125℃
溫度測量精度：
±1℃
3．吸收功耗
電壓：
＜0.6VA(500V)/0.2VA(100V)
電流：
＜0.1VA(5A)
4．過載能力
電壓：
2倍連續
電流：
2倍額定連續，20倍1秒
5．可編程設定
編程模式：
(密碼)2000
顯示內容：
畫面選擇
通訊：
波特率：1200/2400/4800/9600
校驗位：無校驗位
地 址：1～247
6．通訊
串行口
RS485(標準)
通訊規約
MODBUS－RTU
7．絕緣強度
對象
在輸入／電源之間
引用標準
IEC688－1992
試驗方法
AC2kV 1分鐘 漏電流2mA
8．人體接近感應時間：≤3秒；人體接近語音提示時間：0～29秒
9．傳感器與主控裝置間傳輸距離：< 150M（在開放空間內）
10．電磁兼容
（1）1.2/50-8/20us浪涌
電源：4kV(1.2×50μs)
I/O線：2kV
（2）快速瞬變脈沖串：電源：4kV,2.5kHz I/O線：2kV, 5kHz
（3）靜電放電：接觸放電：6kV氣隙放電：8kV
（4）射頻電磁場：
10V/m中等強度的電磁輻射(如距離不少于1米的手提對講機)
11．穩定性
溫度范圍：-25～+55℃ 溫度影響：100ppm/℃
12．工作條件
溫度：-25～+55℃ 濕度：5～95％ 無凝露
13．儲藏條件
溫度：-40～+85℃ 濕度：5～95％ 無凝露
14．工作電源
電源電壓
AC 85～265V, DC100～280V
整機功耗：＜7W(節能方式：＜5W)
四、設計理念:
1、量身定做不同功能組合的產品，滿足用戶不同需求，物盡其用。
2、結實耐用壽命長。
3、人機界面，信息豐富，操作簡便，對避免誤操作有顯著作用。
4、外觀精美新穎、做工細致，簡化了開關柜面板，美化了工作環境。

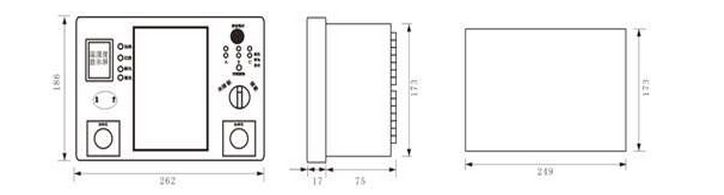

五、開孔尺寸：249*173
六、使用說明:
1、嚴格按照后視端子的功能定義，接好線后確認無誤，再通電。
2、將各開關量輸入端子與公共端短接，觀看對應功能的指示燈是否正常（發光或熄滅）。
3、在自動加熱除濕狀態下，當環境濕度高于濕度設定值，達到形成凝露條件時，啟動加熱器，同時加熱器接點閉合；當環境濕度不在滿足凝露條件時，裝置自動停止加熱；
4、高壓帶電指示器的各輸入端分別接入對應的高壓帶電傳感器，高壓帶 電指示燈亮，閉鎖有效，閉鎖燈滅；高壓斷開后，帶電指示燈滅，閉鎖接觸，指示燈亮。在MT-ZT140系列產品中,三相(A、B、C)任意一相帶電對應的指示燈亮，閉鎖觸點有效。

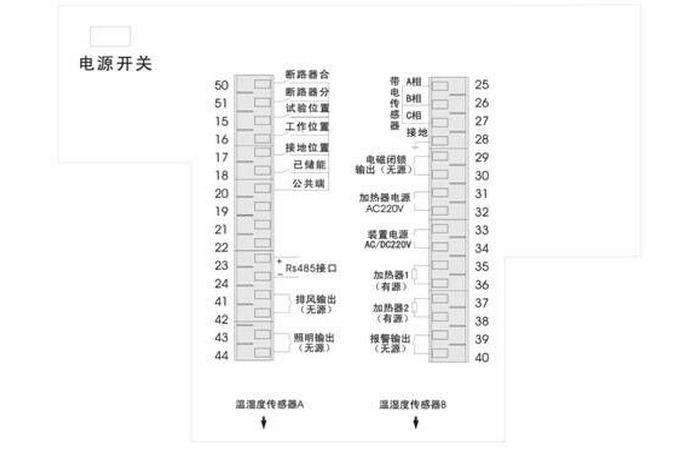

七、接線圖:
|
|
|
|
|
|
|
|
